Transport pojemników o nierównym dnie – dlaczego dobór powierzchni prowadzenia ma znaczenie?

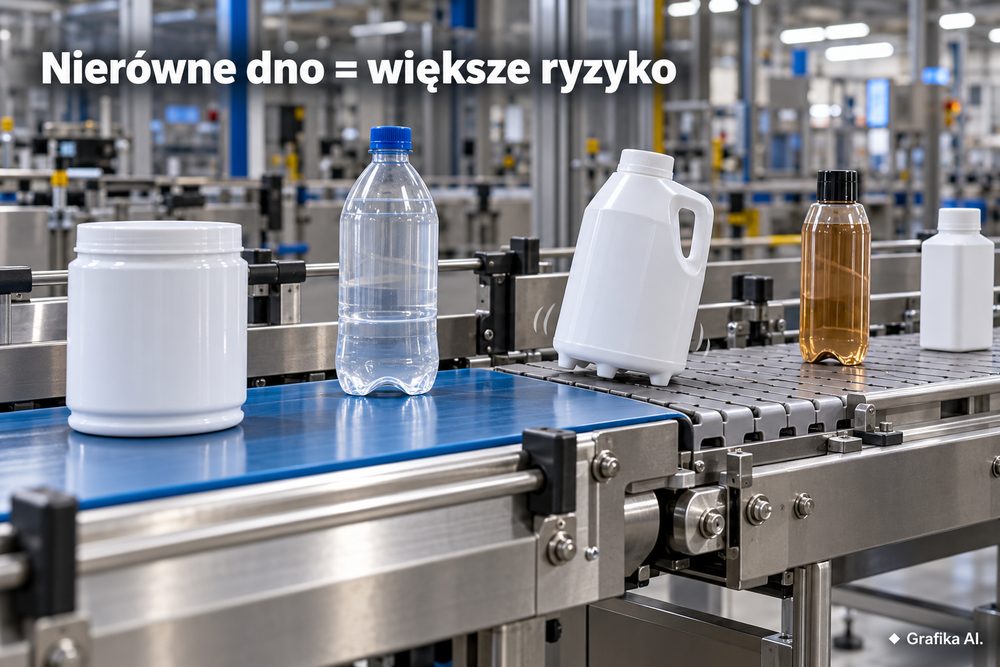

Pojemnik, który na stole stoi stabilnie, na przenośniku może zachowywać się zupełnie inaczej. Wystarczy wklęsłe dno, pierścień podporowy, przetłoczenie, żebra wzmacniające albo kilka wystających stóp, aby rzeczywista powierzchnia styku z przenośnikiem była znacznie mniejsza niż obrys opakowania. Skutek? Kołysanie, obracanie, klinowanie na łączeniach, błędy pozycjonowania i nieprzewidywalne odstępy między produktami.

Problem szczególnie dobrze widać przy lekkich pojemnikach z tworzywa, kanistrach, butelkach technicznych, opakowaniach kosmetycznych oraz detalach przemysłowych transportowanych bez dodatkowych palet. Nie wystarczy więc dobrać przenośnika według masy i wymiarów produktu. Trzeba sprawdzić geometrię dna oraz to, które jego fragmenty rzeczywiście przenoszą ciężar.

Najpierw sprawdź rzeczywistą powierzchnię styku, a nie wymiar pojemnika

Najczęstszy błąd pojawia się jeszcze przed wyborem taśmy albo łańcucha. Konstruktor patrzy na pojemnik o podstawie 250 × 180 mm i zakłada, że właśnie taka powierzchnia będzie oparta na przenośniku. Tymczasem produkt może dotykać prowadzenia wyłącznie pierścieniem szerokości kilkunastu milimetrów albo czterema stopami umieszczonymi przy narożnikach.

Mechanicznie zmienia to bardzo dużo. O stabilności nie decyduje nominalna powierzchnia podstawy, lecz rozstaw punktów podparcia, położenie środka ciężkości i szerokość szczelin występujących w powierzchni transportowej.

Dobrym przykładem jest pięciolitrowy kanister z tworzywa, którego środkowa część dna jest cofnięta. Na szerokiej, ciągłej taśmie pracuje poprawnie. Po przeniesieniu tego samego produktu na powierzchnię z większymi przerwami między elementami podparcia jedna z krawędzi może chwilowo stracić kontakt. Przy każdym takim przejściu kanister wykonuje niewielki przechył. Przy prędkości kilku metrów na minutę wygląda to niegroźnie. Przy szybszym transporcie i częstych startach staje się źródłem przewróceń oraz błędów przy czujnikach.

Przed wyborem rozwiązania warto zmierzyć:

• minimalny rozstaw rzeczywistych punktów podparcia,

• szerokość najwęższego fragmentu dna stykającego się z prowadzeniem,

• wysokość środka ciężkości produktu pustego i napełnionego,

• zmianę geometrii dna po napełnieniu,

• maksymalną szczelinę, nad którą produkt musi przejechać,

• występowanie wystających żeber, rantów albo stóp.

W przypadku niewielkich pojemników z nieregularnym dnem zwykle bezpieczniej wypada powierzchnia możliwie ciągła albo wykonana z elementów o małym podziale. Nie oznacza to jednak, że zawsze należy wybierać pełną taśmę.

Jeżeli pojemnik ma szeroki pierścień podporowy, a jego środek ciężkości znajduje się nisko, modułowa powierzchnia transportowa może działać bez problemu. Z kolei wysoki pojemnik stojący na czterech małych stopach potrafi być niestabilny nawet wtedy, gdy jego masa nie przekracza kilku kilogramów.

Jest jeszcze jeden detal pomijany podczas prób: opakowania z tworzywa potrafią się odkształcać. Dno pustej butelki PET czy kanistra HDPE nie musi mieć dokładnie takiego samego kształtu jak po napełnieniu. Produkt trzeba więc testować w stanie odpowiadającym rzeczywistej produkcji. Próba wykonana wyłącznie na pustym opakowaniu może dać fałszywe poczucie bezpieczeństwa.

Taśma, łańcuch płytkowy czy modułowy? Geometria produktu ustala kolejność wyboru

Nie istnieje jeden rodzaj powierzchni transportowej najlepszy dla wszystkich pojemników o nierównym dnie. Każde rozwiązanie ma swoje mocne strony, ale również ograniczenia, które wychodzą dopiero przy konkretnym produkcie.

Taśma pełna daje bardzo dobre podparcie małym detalom oraz pojemnikom z licznymi punktami styku. Jest szczególnie użyteczna wtedy, gdy nawet niewielkie zapadnięcie krawędzi dna mogłoby powodować przechylenie. Jej zaletą jest brak dużych szczelin. Minusem bywa natomiast trudniejsze odprowadzanie wody, zabrudzeń albo pozostałości procesu, a w niektórych zastosowaniach również bardziej wymagające czyszczenie.

Wyobraźmy sobie linię, na której transportowane są niskie pojemniki kosmetyczne z dnem wklęsłym na środku i wąskim pierścieniem zewnętrznym. Jeżeli średnica pierścienia wynosi około 45 mm, powierzchnia prowadząca musi podtrzymywać właśnie ten fragment. Duże otwory lub szerokie przerwy między elementami transportującymi szybko ujawnią problem. Tutaj pełniejsza powierzchnia podparcia ma większe znaczenie niż wysoka nominalna nośność przenośnika.

Łańcuchy płytkowe, często stosowane w transporcie butelek i opakowań, mają inne zalety. Pozwalają budować również odcinki łukowe, zajmują stosunkowo niewiele miejsca i dobrze współpracują z prowadnicami bocznymi. Są sensownym wyborem dla pojemników mających stabilny pierścień podporowy albo stosunkowo płaską podstawę.

Nie sprawdzą się równie dobrze, gdy:

• dno ma małe stopy trafiające w strefy łączeń,

• produkt łatwo zaczepia o szczeliny,

• bardzo wysoki pojemnik ma wąski rozstaw punktów podparcia,

• zmiana kierunku wymusza duże przesunięcie boczne przy wysokim współczynniku tarcia.

Taśmy modułowe dają z kolei duże możliwości konfiguracji szerokości, powierzchni i konstrukcji przenośnika. W przemyśle spożywczym ich zaletą może być możliwość stosowania konstrukcji ułatwiających odpływ cieczy i mycie. Trzeba jednak uważać na wielkość oczek, geometrię modułów i miejsca połączeń. To, co świetnie sprawdza się pod kartonem, może być złym podparciem dla małego pojemnika z czterema nóżkami.

Praktyczna zasada jest prosta: najpierw dopasowuje się geometrię powierzchni do najtrudniejszego fragmentu dna produktu, dopiero później porównuje trwałość, koszty obsługi i pozostałe parametry konstrukcji.

Nie należy również przewymiarowywać rozwiązania bez potrzeby. Zastosowanie bardzo masywnej powierzchni transportowej tylko dlatego, że „będzie solidniejsza”, może zwiększyć masę ruchomych elementów, zapotrzebowanie napędu oraz koszt wymiany części, a nie rozwiązać właściwego problemu, czyli niestabilnego podparcia pojemnika.

Przejścia między przenośnikami są trudniejsze niż prosty odcinek

Pojemnik może przejechać kilkadziesiąt metrów prostego transportera bez żadnego problemu, a przewrócić się na ostatnich kilku centymetrach. Dlatego testowanie wyłącznie środka przenośnika jest błędem. W instalacjach obsługujących produkty o nierównym dnie najwięcej uwagi wymagają transfery, łuki, wejścia na prowadnice oraz miejsca zmiany powierzchni transportowej.

Klasyczny przypadek to przekazanie produktu z jednego przenośnika na drugi. Pomiędzy powierzchniami powstaje szczelina. Jeżeli pierwszy punkt podparcia pojemnika zjedzie z poprzedniego przenośnika, zanim kolejny uzyska stabilny kontakt z następnym, produkt pochyla się do przodu.

Nie zawsze wystarczy zmniejszyć szczelinę o kilka milimetrów. Znaczenie mają jednocześnie:

długość powierzchni podporowej pojemnika, średnica elementów nawrotnych, prędkość transportu, różnica poziomów oraz położenie środka ciężkości.

Przykład z praktyki: prostokątny pojemnik ma cztery niewielkie stopy znajdujące się kilkanaście milimetrów od narożników. Podczas przejścia jedna para stóp opuszcza pierwszy transporter, podczas gdy druga jeszcze się na nim znajduje. Jeżeli szczelina jest szeroka, przednie punkty podparcia opadają. Produkt uderza wtedy w następną powierzchnię zamiast płynnie na nią wjechać.

Przy niewielkich prędkościach kończy się to hałasem. Przy wyższych może powodować:

• obracanie pojemnika o kilka stopni,

• przewracanie wysokich produktów,

• zmianę odstępów między kolejnymi sztukami,

• nieprawidłowe wejście do etykieciarki lub pakowarki,

• uderzenia prowadzące do uszkodzeń opakowania,

• przyspieszone zużycie elementów transferowych.

W takim miejscu rozwiązaniem może być zmniejszenie martwej strefy, zastosowanie odpowiedniego transferu, płyty ślizgowej albo zmiana geometrii powierzchni przenoszącej. Nie ma jednak sensu dodawać płyty transferowej automatycznie. Jeżeli jej krawędź znajdzie się zbyt wysoko, pojemnik zacznie o nią uderzać. Jeżeli powierzchnia będzie miała zbyt duże tarcie, lekki produkt może zostać zatrzymany przez kolejny pojemnik i zacząć się klinować.

Podobnego sprawdzenia wymagają prowadnice boczne. Nie powinny służyć do ciągłego „ratowania” niestabilnego produktu. Ich zadaniem jest przede wszystkim kontrolowanie toru ruchu. Jeżeli pojemnik przez cały odcinek opiera się o prowadnicę, problem leży zwykle wcześniej: w doborze powierzchni, szerokości toru, geometrii transferu albo ustawieniu samego produktu.

Trzeba też uwzględnić tarcie. Bardzo śliska powierzchnia ogranicza opory, ale podczas przyspieszania produkt łatwiej zmienia pozycję. Wyższe tarcie pomaga przenosić ruch, lecz przy akumulacji zwiększa naciski między opakowaniami. Im bardziej nieregularne dno, tym ostrożniej należy łączyć duże prędkości z gwałtownym startem i zatrzymaniem.

Przed zamówieniem większej liczby elementów najlepiej przeprowadzić próbę na rzeczywistym pojemniku. Minimum to kilka cykli przy normalnej prędkości roboczej, ale przy seryjnej produkcji sensowny test powinien obejmować również:

• pojemniki puste i pełne,

• produkty z różnych partii opakowań,

• rozruch i zatrzymanie obciążonego transportera,

• przejścia pomiędzy wszystkimi typami powierzchni,

• maksymalną przewidywaną akumulację,

• najbardziej niekorzystną orientację pojemnika.

Dopiero po takim teście można uczciwie ocenić, czy problem rozwiązuje sama zmiana powierzchni prowadzenia, czy potrzebna jest również korekta transferu albo prowadnic.

Więcej informacji na: https://sklep.movlink.pl

FAQ

Czy nierówne dno automatycznie wyklucza transport na łańcuchu płytkowym?
Nie. Decyduje geometria rzeczywistych punktów podparcia. Jeżeli pierścień lub stopy pozostają stabilnie oparte na płytkach i nie trafiają w krytyczne szczeliny, taki transport może działać prawidłowo.

Jak sprawdzić, czy szczelina pomiędzy transporterami jest zbyt duża?
Trzeba porównać ją z rozstawem punktów podparcia produktu, a następnie wykonać test dynamiczny. Sam pomiar szczeliny nie wystarczy, ponieważ znaczenie mają także prędkość, środek ciężkości, kierunek ustawienia pojemnika i różnica wysokości między transporterami.

Czy zwiększenie szerokości przenośnika poprawi stabilność pojemnika?
Nie, jeżeli powierzchnia już obejmuje wszystkie punkty podparcia. Szerszy transporter nie poprawi zachowania produktu, którego stopa wpada w szczelinę albo który traci podparcie na transferze. W takiej sytuacji trzeba zmienić geometrię powierzchni, a nie jej całkowitą szerokość.

Czy prowadnice boczne mogą rozwiązać problem przewracających się pojemników?
Tylko w ograniczonym zakresie. Prowadnica może ograniczyć przesunięcie boczne, ale nie naprawi źle podpartego dna. Zbyt ciasne prowadzenie zwiększa dodatkowo tarcie, hałas i ryzyko blokowania produktu przy akumulacji.

Czy wystarczy przetestować pusty pojemnik?
Nie. Pojemnik napełniony ma inną masę, położenie środka ciężkości, a czasem również inną geometrię dna. Test powinien obejmować stan odpowiadający normalnej produkcji oraz najbardziej niekorzystny wariant obciążenia.

Co sprawdzić jako pierwsze przed wyborem powierzchni transportowej?
Połóż rzeczywisty, napełniony pojemnik na płaskiej powierzchni i ustal, które fragmenty dna faktycznie ją dotykają. Następnie zmierz ich rozstaw i porównaj go ze szczelinami oraz podziałem planowanej powierzchni transportowej. To należy zrobić przed analizą napędu, prowadnic czy prędkości. Jeżeli podparcie jest niestabilne już na tym etapie, dalsze strojenie linii będzie jedynie maskowaniem podstawowego błędu.
